起源の場所:
江蘇（中国の本土）
ブランド名:
Zhongshan
証明:
ROHSISO9001,2000
モデル番号:
ZS-118

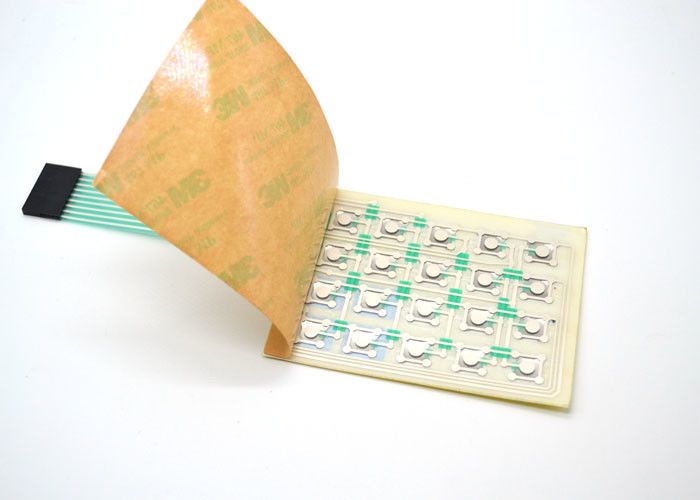

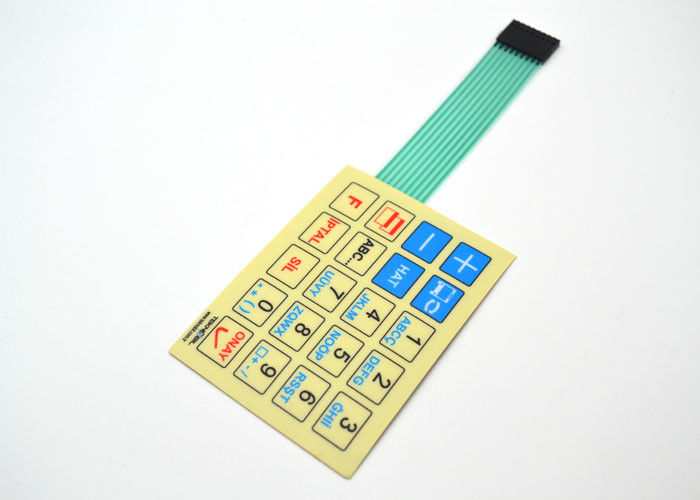

注文CNCの膜のキーパッドの押しボタンの膜/ZS-118 /with

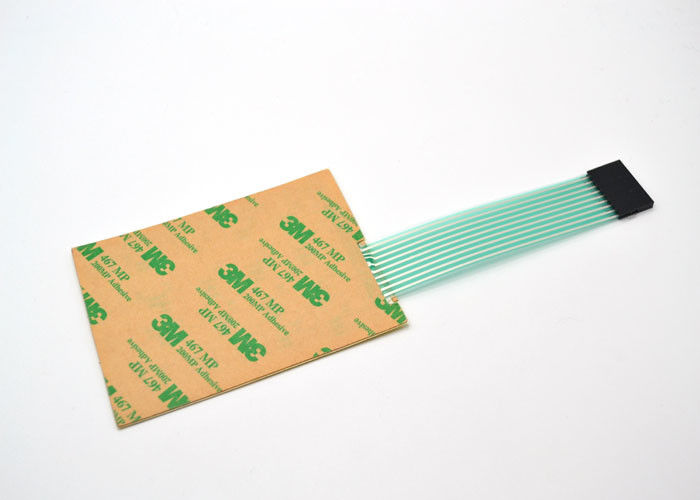

3M467MPは接着剤および2.44mのコネクター ケーブルの尾を支持します
製品の説明
|
1
|
材料
|
ペット（ポリエステル）、PC （ポリカーボネート）
|
|
|
2
|
部品
|
すべてのLED、金属のドーム、コネクターおよび回路は顧客の要求に従ってこれら設計され、作ることができます。
|
|
|
3
|
浮彫りになること
|
1.raises活動的なキーを強調する写実的な上敷の表面
区域は、上部回路金属のドームを挿入するために浮彫りにすることができます
2。浮彫りにされたタイプ:枕は、ドーム浮彫りになります、フレーム浮彫りになります浮彫りになります |
|
|
4
|
色
|
PantoneおよびRALcolorの一致システム。
|
|
|
5
|
キー
選択
|
1。蝕知の応答のためにスイッチの位置を2.の蝕知のキー示せば:
ドームか多ドームに金属をかぶせて下さい
3.非蝕知のキー:平らなボタン、回路の印刷された銀製の点
|
|
|
6
|
ケーブル
|
あなたの装置との回路そしてコミュニケーションの延長
|
|
|
7
|
回路部品
選択
|
1.銀によって印刷された伝導性インク2.銅は回路の/PolyimideのKaptonをエッチングしました
（FPC） 3.PCBのcirccuit板を巡回して下さい
|
|
|
8
|
コネクター
尾
|
1。0.5MM、1.0MMの1.25MMピッチ2.の女性のゼロ挿入力（ZIF）
2.54MMピッチが付いているコネクター
|
|
膜スイッチ構造
上にあられる1.Graphic – PET/PCは通常優秀な化学薬品による選択の材料です
抵抗および屈曲の生命。MEIBORUIはデジタル式にaを印刷するか、スクリーン印刷するか、または用いることができます
保障する両方の方法の組合せはあなたの右の色、質および終わりを得ます
設計は要求します。
2. 上敷の接着剤–この付着力層は上回路の層と写実的な上敷を結びます、
そしてアクリルの接着剤は普通あります。材料は第4層同じです。ただ
厚さは物理的な真実に従って異なっています。
3. 上回路の層–この層の材料は特別です。これは安定する0.1mm熱です
ペットは使用した銀に満ちた伝導性インクおよびまた誘電性インクと電気で印刷しました、
留まる金属のドームのため。
4. 回路のスペーサ–この層は最下回路から上回路をスイッチそう分けます
キーパッドが押されるまでノーマル・オープンは残ります。回路のスペーサはポリエステル スペーサです
両側の接着剤を使って。
5.Lower回路の層–この層は0.1mmです--0.25mm熱は印刷されたポリエステルを安定させました
銀に満ちた電気で伝導性インクおよびまた誘電性インクを使って。この層はaとして終わります
コントローラーか他の電子工学にPCBs結合として役立つ適用範囲が広い尾。
6.Rear付着力層–この付着力層は全体の膜スイッチ パッケージをと結びます
プロダクト エンクロージャ、堅いサポート パネルへのハウジング、または。MEIBORUIは指定できます
あなたの装置とあなたの膜のキーパッドを結ぶ適切な付着力のタイプおよび厚さ。
会社の紹介
2002年に創設される膜スイッチ工業の13年に南京チョンシャン
膜スイッチは中国の専門の膜スイッチ製造業者です。私達の専門家
操作はおよび制御機械、電子によって支えられる良質品の保障できます
オートメーション。私達の技術および生産の技量の私達のよい能力に基づく
プロダクトは私達の質の監督部によって厳しく点検されます。加えられるあなたののため
保証は、私達の植物9001:2000証明されるISOであり、私達のプロダクトはと迎合的です
RoHSの指令。
「私達の3,000sqm工場は高度装置によってに供給される3つの生産ラインを収納します
月例6，000,000部分までの製造。私達はアジア、米国の顧客に役立っています、
世界的なヨーロッパ、オーストラリアおよび他の区域。
問い合わせを直接私たちに送ってください.
